Пластик для 3D печати Polymaker HT-PLA-Pro Синий (Blue)
Артикул: PA20005
Состояние: Новый товар
Производитель: Polymaker
Есть в наличии
Пластик для 3D-печати Polymaker HT-PLA Pro
Polymaker HT-PLA Pro — высокопрочный композитный филамент инженерного класса на основе модифицированного полилактида (PLA). Материал специально разработан для 3D-печати функциональных деталей, работающих в условиях повышенных температурных и механических нагрузок. Сочетает в себе экстремальную термостойкость и более чем двукратную ударопрочность с простотой и удобством печати классического PLA. Пластик идеально подходит для мейкеров, инженеров и коммерческих 3D-ферм, которым требуется максимальная надежность готовых изделий без усложнения технологического процесса.
Основные преимущества Polymaker HT-PLA Pro

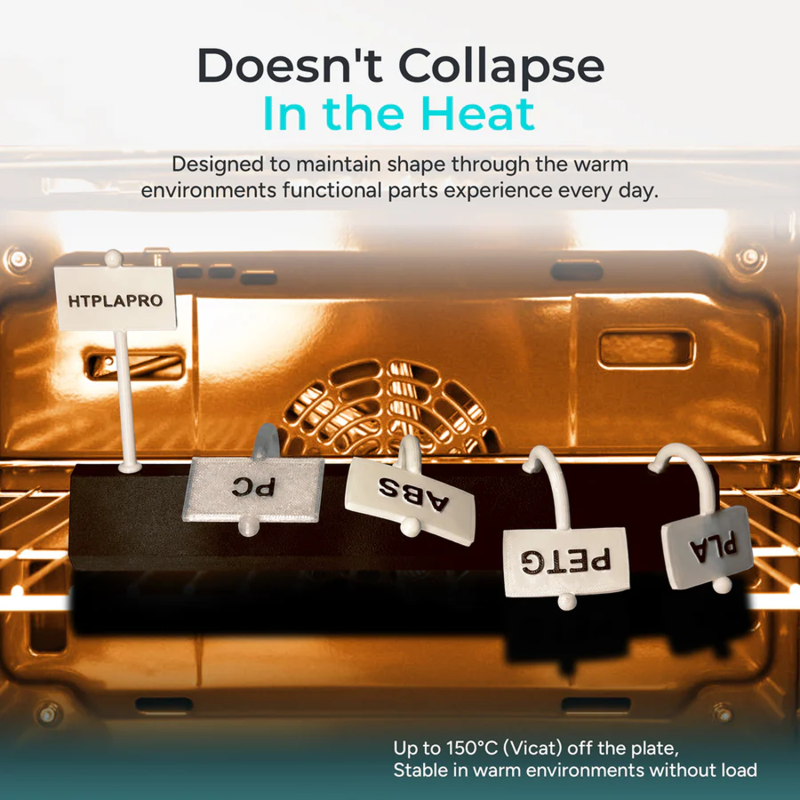

- Термостойкость до 150 °C прямо со стола — детали сохраняют форму без нагрузки в условиях высокой температуры без обязательного отжига (температура размягчения по Вика 148.3 °C / 150.5 °C после отжига).

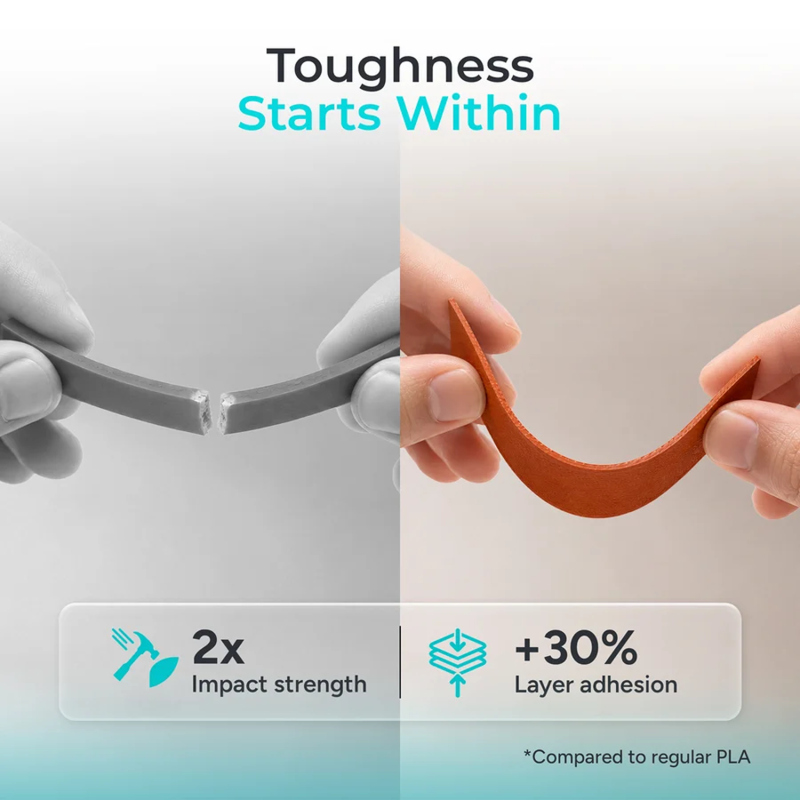

- Двукратный прирост ударопрочности (2x Durability) — ударная прочность 9.94 кДж/м² обеспечивает высокую стойкость к падениям, механическим ударам и вибрациям.
- Усиленная межслойная адгезия (+30%) — прочность спекания слоев по оси Z достигает 26.8 МПа, исключая расслоение и расщепление деталей по линиям укладки.

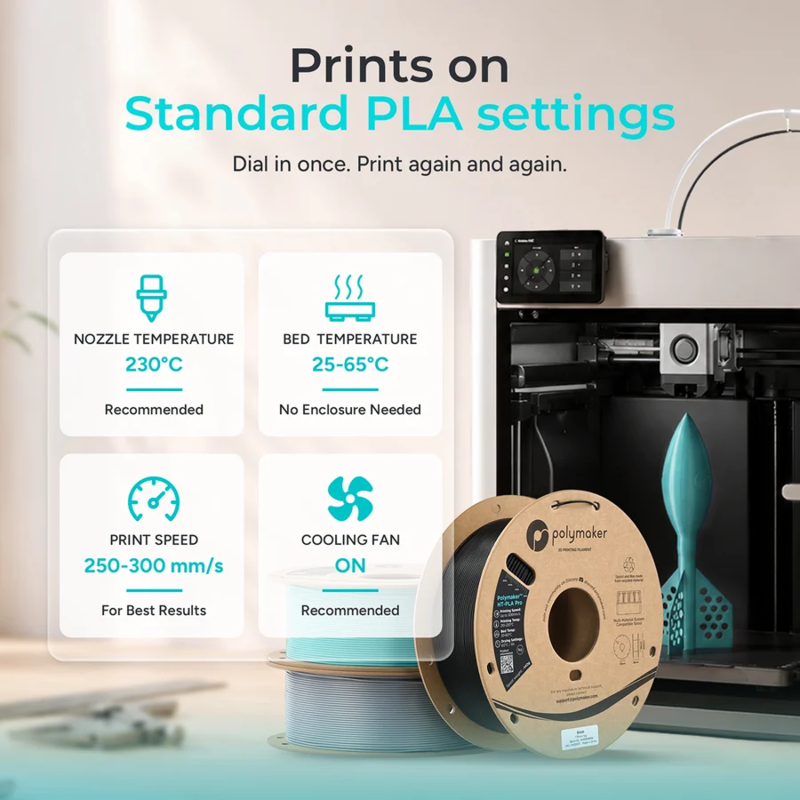

- Печать на настройках стандартного PLA — не требует закрытой термокамеры, высокотемпературного хотэнда или сложной настройки профилей.
- Высокоскоростная печать до 300 мм/с — высокая текучесть расплава позволяет использовать пластик на современных скоростных 3D-принтерах.
Рекомендации по эксплуатации: Печать выполняется при рекомендуемой температуре сопла 230 °C на любых FDM-принтерах. Для применения деталей под механической нагрузкой при высоких температурах рекомендуется проведение термического отжига (30 минут при 100 °C), что увеличивает температуру тепловой деформации (HDT @ 0.45 MPa) с 56.3 °C до 107.6 °C.
Область применения: Изготовление функциональных прототипов, корпусов приборов, кронштейнов, деталей, эксплуатируемых на солнце или вблизи греющегося оборудования, элементов робототехники и технологической оснастки.
| Параметр / Характеристика | Рекомендуемое значение / Технические параметры |
|---|---|
| Технологические параметры печати (Базовые настройки) | |
| Рекомендуемая температура сопла | 230 °C (210 – 240 °C) |
| Максимальная скорость печати | До 300 мм/с |
| Требования к печатной камере | Не требуется (Открытый тип) |
| Требования к хотэнду | Стандартный (не требуется высокотемпературный) |
| Физико-механические и термические свойства | |
| Производитель / Бренд | Polymaker |
| Тип полимера | HT-PLA Pro (Высокотермостойкий прочный PLA) |
| Вес нетто (пластик на катушке) | 1.0 кг (1000 г) |
| Ударная прочность (Charpy, notched) | 9.94 кДж/м² (более 2x в сравнении с обычным HT-PLA) |
| Межслойная прочность по оси Z | 26.8 МПа (+30% к прочности спекания) |
| Температура размягчения по Вика (без нагрузки) | 148.3 °C (без отжига) / 150.5 °C (после отжига) |
| Температура деформации HDT @ 0.45 MPa (без отжига) | 56.3 °C |
| Температура деформации HDT @ 0.45 MPa (после отжига) | 107.6 °C (отжиг 30 мин при 100 °C) |
| Ключевые свойства материала | Экстремальная термостойкость, высокая ударная вязкость, простота печати |
